ОКП-ВС-1 - соединители электрические низкочастотные комбинированные прямоугольные для внутриблочного
объемного и печатного монтажа предназначены для работы в низкочастотных электрических цепях постоянного,
переменного и импульсного тока частотой до 3 МГц при напряжении от 10-3 до 100 В и силе тока от 10-6 до 1
А, высокочастотных электрических цепях частотой до 500 МГц и напряжении до 100 В.
Вид климатического исполнения - УХЛ.
Соединители изготавливаются по техническим условиям ШИО.364.010 ТУ.
ОКп - соединители для печатного монтажа,
ОКП - соединители для объемного монтажа,
ОКПп - соединители для печатного монтажа с радиочастотными (РЧ) контактами для заделки кабеля.
Радиочастотные контакты обозначаются (А, Б, В, Г) их количество входит в общее число контактов.

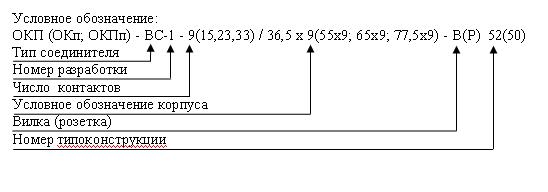

Пример условного обозначения:
Вилка ОКп - ВС - 1 -15 / 55 х 9 - В 52 ШИО.364.010 ТУ.
Розетка ОКПп - ВС - 1 -15 /55 х 9 - Р 50 ШИО.364.010 ТУ.
Вилки и розетки поставляются отдельно.
Допускается поставка соединителей без радиочастотных контактов, не используемых при монтаже. При заказе,
после общего числа контактов, указывается в скобках обозначение не установленных контактов.
Например:
Вилка ОКп - ВС - 1 - 15 (А, Г) 55 х 9 - В 52 ШИО.364.010 ТУ;
Розетка ОКПп - ВС - 1 - 15 (А, Б, В) 55 х 9 - Р 50 ШИО.364.010 ТУ.
Габариты соединителей и разметка платы для крепления приведены на рис.1-10.
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и деталями крепления не менее, МОм: | |
- в нормальных климатических условиях : | 1000 |
- в условиях повышенной влажности: | 10 |
- в условиях повышенной рабочей температуры: | 30 |
Электрическая прочность изоляции между выводами, а также между выводами и деталями крепления при воздействии испытательного напряжения (амплитудное значение) не менее, В: | |
- в нормальных климатических условиях: | 500 |
- в условиях воздействия повышенной влажности: | 300 |
- в условиях повышенной рабочей температуры среды: | 390 |
Емкость между любыми низкочастотными контактами не более, пФ: | 5 |
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке не более, А: | 0,7 |
Максимальный рабочий ток не более, А: | 1,0 |
Максимальным рабочим током разрешается нагружать контакты, расположенные не ближе чем через контакт. | |
Остальные контакты нагружать током, А, не более: | 0,5 |
Сопротивление контактов соединителей не более, Ом: | |
- для низкочастотных контактов: | 0,01 |
- для контактной пары штырь - гнездо радиочастотных контактов: | 0,01 |
- для контактной пары корпус - корпус радиочастотных контактов: | 0,005 |
Максимальное рабочее напряжение между любыми соседними низкочастотными контактами, радиочастотным контактом и корпусом радиочастотного контакта, В: | 100 |
Коэффициент стоячей волны в диапазоне частот до 500 МГц по напряжению разночастотных контактов не более: | 1,2 |
Температура окружающей среды | от -60 до + 85 0С |
Относительная влажность воздуха при температуре + 350С, %, не более: | 98 |
Атмосферное давление, Па (мм.рт.ст.): | |
- рабочее: | 5,3*104 (400) |
- предельное: | 1,2*104 (90) |
- повышенное рабочее: | 29,4*104 (3) |
Степень жесткости по ГОСТ 20.57.406 | X |
Атмосферные конденсированные осадки - иней; - роса. |
|
Синусоидальная вибрация в диапазоне частот 1 - 600 Гц, g | 10 |
Акустический шум: | |
- диапазон частот, Гц: | 50 – 10000 |
- уровень звукового давления, дБ: | 140 |
Ударная прочность: | |
одиночные удары: | |
пиковое ударное ускорение, g | 1000 |
при длительности действия, мс | 1 - 2 |
многократные удары: | |
- пиковое ударное ускорение, g | 40; 100; 15 |
- при длительности действия, мс | 2 - 10; 1 - 5; 5 - 10 |
Линейное ускорение, g | 10 |
Минимальная наработка соединителей - 10000 часов.
В течение указанного времени соединители выдерживают 500 сочленений/расчленений.
Минимальная наработка соединителей в облегченном температурном режиме при максимальной стопроцентной токовой
нагрузке, соответствующей заданной температуре перегрева контактов 20 0С приведена в
табл.1.
Минимальный срок сохраняемости и срок службы соединителей - 15 лет.
Минимальная наработка, часов | Температурный режим среды, 0С |
15000 | 100 |
20000 | 95 |
25000 | 90 |
30000 | 85 |
40000 | 80 |
50000 | 75 |
80000 | 70 |
100000 | 65 |
