ОКЦ - ВС – 1 - cоединители электрические низкочастотные комбинированные цилиндрические врубные для
межблочного объемного и печатного монтажа, предназначены для работы в низкочастотных электрических цепях
постоянного, переменного и импульсного тока с частотой от 0 до 3 МГц при напряжении от 10 -3 до
200 В и силе тока от 10 -6 до 4 А, высокочастотных электрических цепях частотой до 500 МГц и
напряжении до 100 В.
Соединители выпускаются по техническим условиям ШИО.364.009 ТУ.
Соединители изготавливаются двух типов и двух типономиналов для печатного и объемного монтажа
ОКЦ - соединители для объемного монтажа,
ОКц - соединители с низкочастотными контактами для печатного монтажа
Радиочастотные контакты обозначаются (А,Б) их количество входит в общее число контактов
Вилки и розетки поставляются отдельно

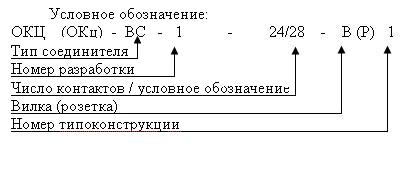

Пример условного обозначения:
Вилка ОКЦ - ВС - 1 - 24/28 - В 1 ШИО.364.009ТУ,
Вилка ОКц - ВС - 1 - 24/28 - В 1 ШИО.364.009ТУ
Масса соединителей, г, не более: вилок - 15, розеток - 17.
Усилие расчленения соединителя не должно превышать 14 кгс.
Габариты соединителей и разметка платы для крепления.
| Сопротивление изоляции между любыми низкочастотными контактами, а также между корпусом соединителя и любой низкочастотной контактной парой, не менее, МОм: | |
| в нормальных климатических условиях | 1000 |
| в условиях повышенной влажности | 20 |
| в условиях повышенной рабочей температуры | 50 |
| Сопротивление изоляции между радиочастотным контактом и корпусом радиочастотного контакта, не менее, МОм: | |
| в нормальных климатических условиях | 1000 |
| в условиях повышенной влажности | 10 |
| в условиях повышенной рабочей температуры | 30 |
| Электрическая прочность изоляции между любыми низкочастотными контактами, а также корпусом сочлененного соединителя и любым контактом при воздействии испытательного напряжения (амплитудное значение), не менее, В: | |
| в нормальных климатических условиях | 1200 |
| в условиях воздействия повышенной влажности | 720 |
| в условиях воздействия повышенной рабочей температуры | 936 |
| Электрическая прочность изоляции между радиочастотным контактом и корпусом радиочастотного контакта при воздействии испытательного напряжения (амплитудного значения), не менее, В: | |
| в нормальных климатических условиях | 500 |
| в условиях воздействия повышенной влажности | 300 |
| в условиях воздействия повышенной рабочей температуры | 390 |
| Сопротивление контактов соединителей, не более, Ом: | |
| для низкочастотных контактов | 0,005 |
| для контактной пары штырь - гнездо радиочастотных контактов | 0,01 |
| для контактной пары корпус - корпус радиочастотных контактов | 0,005 |
| Емкость между любыми низкочастотными контактами, не более, пф. | 8 |
| Рабочий ток на каждый контакт соединителя при его равномерной нагрузке (при температуре перегрева не более 200С), А | 1,5 |
| Максимальное рабочее напряжение: | |
| между любыми соседними низкочастотными контактами, В | 200 |
| между радиочастотным контактом и корпусом радиочастотного контакта, В | 100 |
| Коэффициент стоячей волны по напряжению радиочастотных контактов в диапазоне частот до 500 МГц, не более | 1,2 |
| Температура окружающей среды ,0С: | от -50 до + 85 |
| Относительная влажность воздуха при температуре + 350С | до 98% |
| Атмосферное давление, Па (мм.рт.ст.): | |
| рабочее | 5,3*104 (400) |
| предельное | 1,2*104 (90) |
| повышенное рабочее, Па (кгс/см2 ) | 29,4*104 (3) |
| Атмосферные конденсированные осадки (иней, роса) |
|
| Синусоидальная вибрация в диапазоне частот 1 - 600 Гц, g | 10 |
| Акустический шум: |
|
| уровень звукового давления в диапазоне частот 50 - 10000 Гц, дБ | 140 |
| Ударная прочность: | |
| одиночные удары: | |
| пиковое ударное ускорение, g | 1000 |
| при длительности действия, мс | 1 - 2 |
| многократные удары: | |
| пиковое ударное ускорение, g | 100; 40; 15 |
| при длительности действия, мс | 1 - 5; 2 - 10; 5 - 10 |
| Линейное ускорение, g | 10 |
Минимальная наработка соединителей 10000 час.
В течение указанного времени соединители выдерживают 250 сочленений - расчленений.
Минимальная наработка соединителей в облегченном температурном режиме при максимальной 100% - ой нагрузке,
соответствующей заданной температуре перегрева контактов 200С соответствует значениям приведенным
в таблице.
Минимальный срок сохраняемости и срок службы соединителей 15 лет.
| Минимальная наработка, час | Температурный режим среды, 0С |
| 15000 | 100 |
| 20000 | 95 |
| 25000 | 90 |
| 30000 | 85 |
| 40000 | 80 |
| 50000 | 75 |
| 80000 | 70 |
| 100000 | 65 |
