Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях переменного тока частотой 50 Гц в высокочастотных заградителях высоковольтных линий электропередач.

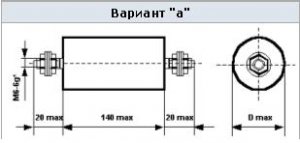

Конструкция: в цилиндрических корпусах из полимерных материалов с разнонаправленными выводами.
|
Номинальная емкость |
301 ... 10500пФ |
|
Номинальное напряжение |
6.3 кВ |
|
Допускаемое отклонение емкости |
+5%; +10% |
|
Тангенс угла потерь при f=1кГц |
<0.01 |
|
Сопротивление изоляции |
> 20000 МОм |
|
Интервал рабочих температур |
-45...+85oC |
|
Наработка |
20000 ч. |
|
Срок сохраняемости |
10 лет |
|
Климатическое исполнение |
УХЛ 5.1 |
|
Cr, pF |
D max, mm |
Mass, g |
|
301-1500 |
42 |
300 |
|
1500-10500 |
50 |
400 |
Параметры компонента "К75-84"
Напряжение номинальное: 6.3 кВ (В)
Емкость номинальная: 301 ... 10500пФ (мкф)
