Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях переменного тока
частотой 50 Гц и 60 Гц, в том числе в схемах однофазных асинхронных двигателей,
в схемах трехфазных асинхронных двигателей для получения питания от однофазной сети,
в схемах люминесцентных и других разрядных ламп.
Могут применяться взамен МБГЧ, K75-10.

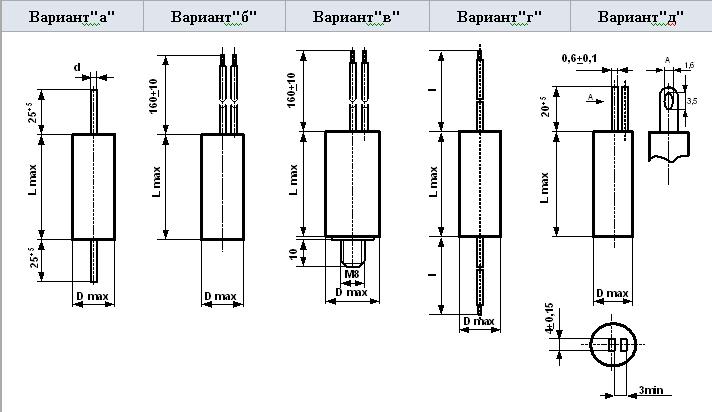

Конструкция:варианты "а", "б", "в", "г", "д" обернуты полимерной лентой, залиты по торцам эпоксидным компаундом, с крепежной шпилькой для варианта "в".

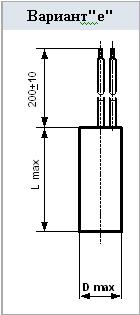

Вариант "е" в пластмассовом корпусе.
Вариант "в" для D>25 мм, вариант "б" и "д" для D>22 мм.
|
Номинальная емкость |
0.47... 50 мкФ |
|
Номинальное переменное (эффективное) напряжение частотой 50...60 Гц |
250; 400; 450; 750 Bэфф |
|
Допускаемое
отклонение емкости |
+ 5%; +10%; +20%
|
|
Тангенс угла потерь при f=1кГц |
< 0,012 |
|
Постоянная времени |
> 2000 MOм.мкФ |
|
Интервал рабочих температур |
-60...+70oC |
|
Наработка |
10000 ч |
|
Срок сохраняемости |
10 лет |
|
Климатическое исполнение (98+3% относит. влажности при 40+2oC, 21 сутки) |
УХЛ |
* Для
варианта "а" диаметр вывода: d=1,0 мм (L<60 мм); 1,5 мм (L=80 мм); 2,0 мм (L=102
мм).
Для вариантов "б", "в", "г" и "е" сечение жилы 0,5 мм2 для L<60
мм и 0,75 мм2 для L>60 мм.
Для варианта "г": l=50±5 мм для L<44 мм; l=160±10мм для L>44мм.
Параметры компонента "К73-54"
Напряжение номинальное: 250; 400; 450; 750 (В)
Емкость номинальная: 0.47... 50 (мкф)
