Постоянные проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов,
резисторы типа С5-43, предназначенные для работы в электрических цепях постоянного, переменного
и импульсного токов с напряжением до 100 V (амплитудное значение).
|
Синусоидальная вибрация: |
|
|
- диапазон частот, Hz |
1 - 2000 |
|
- амплитуда ускорения, m/s2 |
150 |
|
Механический удар: |
|
|
Одиночного действия: |
|
|
- пиковое ударное ускорение, m/s2 |
1500 |
|
- длительность действия, ms |
0,1 - 2 |
|
Многократного действия: |
|
|
- пиковое ударное ускорение, m/s2 |
750 |
|
- длительность действия, ms |
1 - 5 |
|
- линейное ускорение, m/s2 |
500 |
|
Акустический шум: |
|
|
- диапазон частот, Hz |
50 - 100000 |
|
- уровень звукового сигнала, dB |
150 |
|
- атмосферное пониженное рабочее давление, Pa |
666,6 |
|
- атмосферное повышенное рабочее давление, Pa |
303969,6 |
|
- повышенная рабочая температура среды, K |
358 |
|
- максимально допустимая рабочая температура среды, K |
428 |
|
- пониженная рабочая температура среды, K |
213 |
|
- смена температур, K |
от 213 до 428 |
|
- повышенная относительная влажность при температуре 308 K без конденсации влаги, % |
98 |
|
- соляной туман |
+ |
|
- атмосферные конденсированные осадки |
+ |
Резистор С5-43 с номинальными мощностями рассеяния 10, 16, 25 Вт:

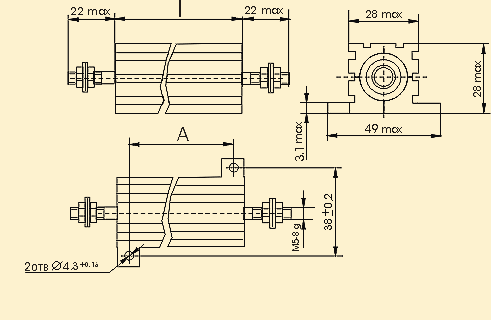

Резистор С5-43 с номинальными мощностями рассеяния 50, 75, 100 Вт:
|
Номинальная мощность рассеяния, W |
Величина сопротивления, Ом |
Размеры, mm |
Диапазон номинальных сопротивлений |
Масса, g, не более |
||
|
A |
Lmax |
10% |
5% |
|||
|
10 |
0,068 - 1 |
21 ± 0,15 |
30,0 |
0,068-1 |
0,680-1 |
22,0 |
|
16 |
0,082 - 1 |
30 ± 0,15 |
39,0 |
0,082-1 |
0,680-1 |
28,0 |
|
25 |
0,1 - 1 |
40 ± 0,15 |
49,0 |
0,100-1 |
0,680-1 |
35,0 |
|
50 |
0,22 - 1 |
58 ± 0,2 |
71,6 |
0,220-1 |
0,680-1 |
160,0 |
|
75 |
0,33 - 1 |
83 ± 0,2 |
96,5 |
0,380-1 |
0,630-1 |
210,0 |
|
100 |
0,39 - 1 |
108 ± 0,2 |
121,5 |
0,390-1 |
0,680-1 |
260,0 |
