Резисторы постоянные проволочные общего применения изолированные для навесного монтажа C5-37B предназначены
для работы в электрических цепях постоянного и переменного тока с напряжением до 500V.
1. Резисторы допускают эксплуатацию во
всех климатических районах, включая районы с тропическим климатом, в
условиях и после воздействия на них следующих механических нагрузок:
- вибрация в диапазоне частот 1-3000 Hz с максимальным ускорением
176,6 m/s2;
- многократных ударов с максимальным ускорением 1471,5 m/s2;
- одиночных ударов с максимальным ускорением 4905 m/s2
при длительности удара 1-2 ms;
- линейных нагрузок с максимальным ускорением 981 m/s2;
- акустических шумов в диапазоне частот 50-10000 Hz при уровне
звукового сигнала 140 dB.
2. Резисторы допускают эксплуатацию в
условиях воздействия на них следующих климатических факторов:
- температуры окружающей среды от 213 K до 428 K;
- относительной влажности воздуха до 98% при температуре до 313 K;
- пониженного атмосферного давления до 666 Pa;
- повышенного атмосферного давления до 297 198 Pa;
3. Резисторы устойчивы к воздействию среды, зараженной плесневыми грибами, к воздействию инея, росы и соляного тумана.
|
Номинальная мощность рассеяния, W |
Номинальная величина сопротивления, Ом |

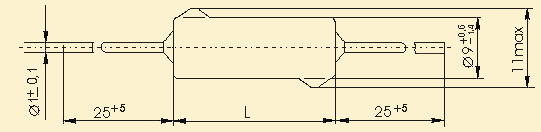

L, mm |
Пределы номинальных сопротивлений |
Масса, g, не более |
|
|
5% |
10% |
||||
|
5 |
1,8 - 10000 |
26 ± 0,6 |
110 - 5100 |
1,8 - 100 |
7 |
|
8 |
2,7 - 10000 |
35 ± 0,6 |
110 - 6800 |
2,7 - 100 |
9 |
|
10 |
3,3 - 10000 |
45 ± 0,7 |
110 - 10000 |
3,3 - 100 |
11 |
